品牌:承德盛合智能
精度等级:0.3级、0.5级、1.0级
口径:DN15 ～ DN2000
测量介质:液体
起订:1台
供应:1000台
发货:7天内

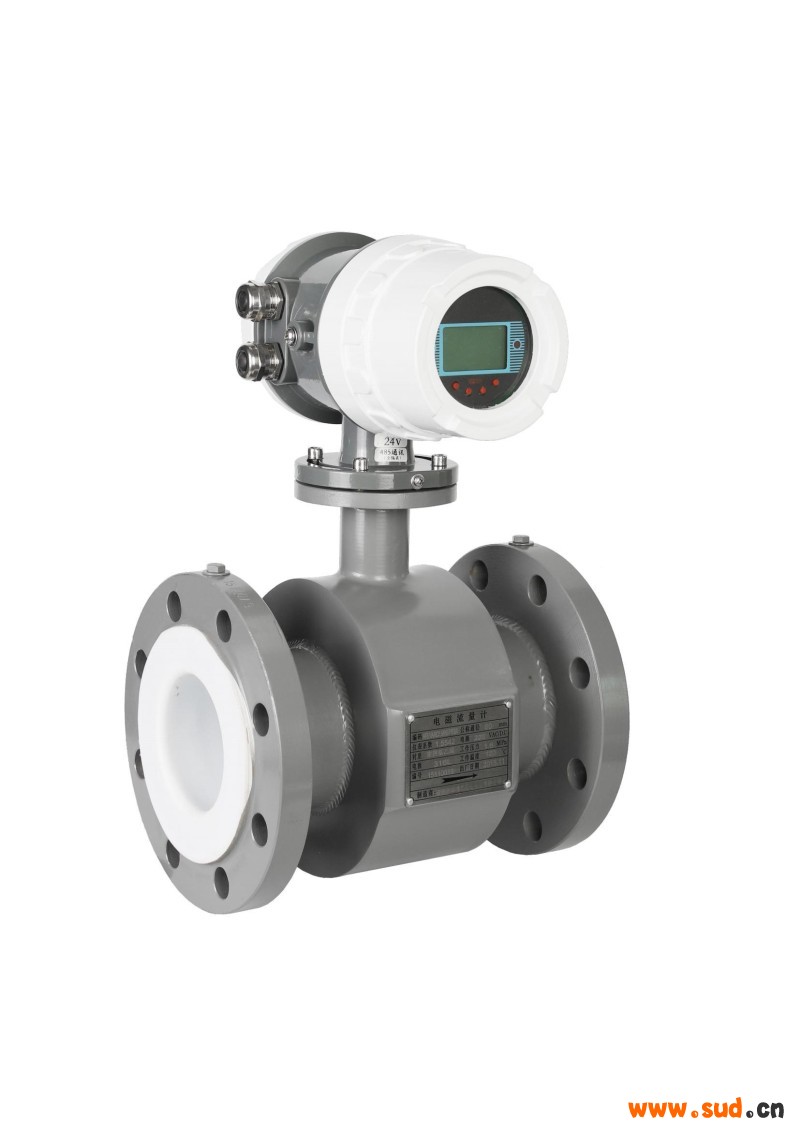

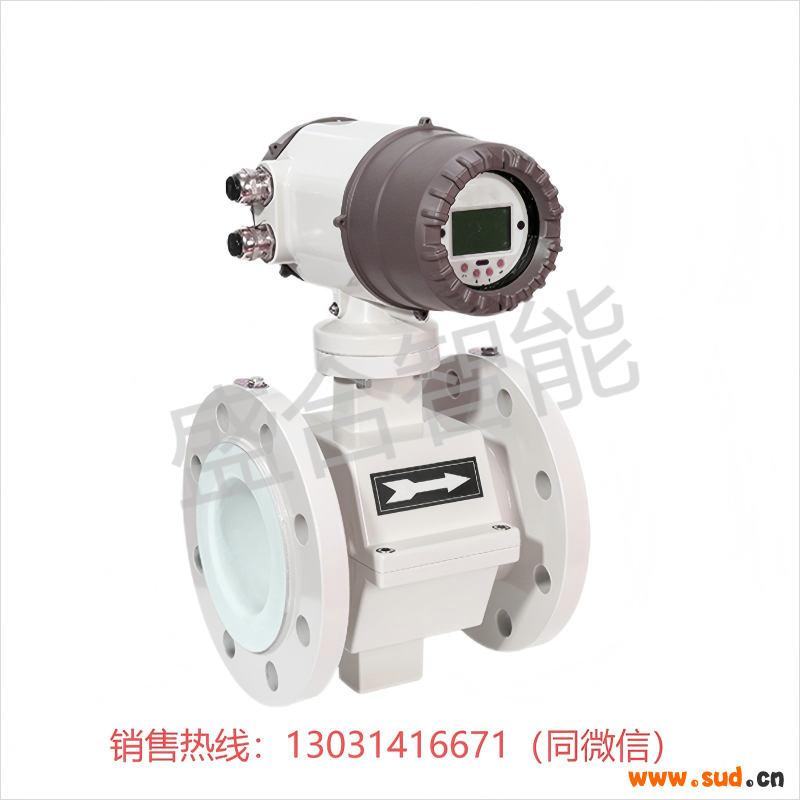

SHE电磁流量计是一种电磁感应式流量仪表，由传感器和智能信号转换器组成。能测量导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
|
仪表型号 |
SHE-F法兰式安装、SHE-C插入式安装 |
|
精度等级 |
0.3级、0.5级（流速≥0.5m/s）、1.0级（流速＜0.5m/s） |
|
口径 |
DN15 ～ DN2000 |
|
供电电源 |
标准型：二线制24VDC供电 |
|
交流型：交流220VAC供电 |
|
|
输出信号 |
模拟输出：4-20mA标准电流信号输出 |
|
HART输出：4-20mA标准电流信号输出叠加HART |
|
|
RS485 通讯 RS232 通讯 |
|
|
显示方式 |
双排液晶显示瞬时流量、累积流量 |
|
防护等级 |
一体式：IP65、IP67 |
|
分体式：传感器IP68、转换器IP65 |
|
|
防爆等级 |
隔爆型ExdⅡCT6 |
|
测量管内衬材质 |
PTFE（聚全氟乙丙烯、聚四氟乙烯），P0（聚稀烃），PUR（聚氨酯） |
|
电极材质 |
316L、Hc（哈氏合金c）、Hb（哈氏合金b）、Ti（钛）、Ta（钽） |
|
介质温度 |
-20℃～180℃ |
电磁流量计简单说是由流量传感器变送器组成的。电磁流量计的安装要求是一定要安装在管路的最低点或者管路的垂直段，但是一定是在满管的情况下，对直管段要求是前5D后3D，这样才能保证电磁流量计的使用和对精度的要求。
电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：
1. 增加前后直管段的长度
2. 采用一个流量稳定器
3. 减少测量点的截面。
1．对外部环境的要求
1．1．流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。
1．2．流量计最好安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。
1．3．流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。
1．4．为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。
1．5．流量计安装场所应避免有磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
